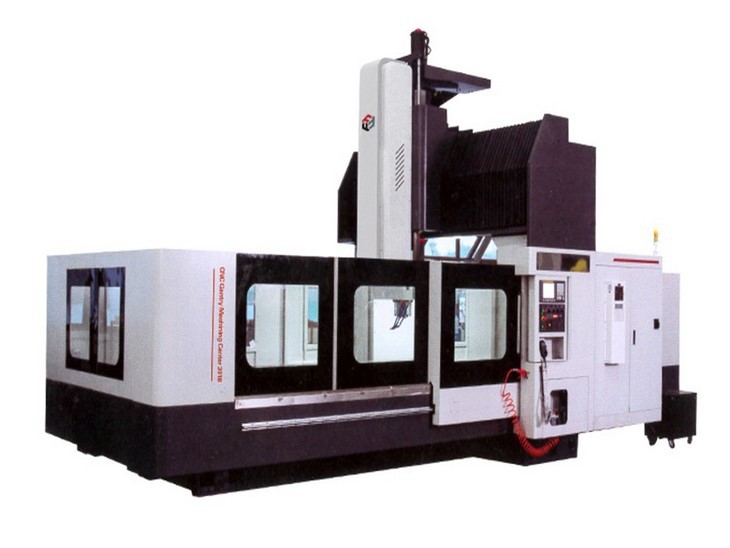

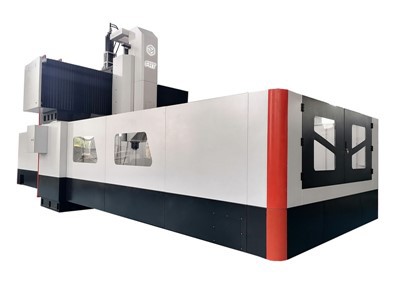

Kilang Lajur Berganda
Kilang tiang berkembar, juga dikenali sebagai pusat pemesinan dua tiang atau kilang jambatan, ialah sejenis mesin pengilangan yang dicirikan oleh pembinaannya yang teguh dan sampul kerja yang besar.
Parameter teknikal utama
FRT-3018
| Sistem pengendalian CNC | KND | |
| Saiz meja kerja | Mm | 3000×1500 |
| Pukulan kiri dan kanan(X) | Mm | 3000 |
| Pukulan bolak-balik(Y) | Mm | 1920 |
| Pukulan atas dan bawah (Z) | mm | 1000 |
| Jarak dari pusat gelendong ke panduan lajur | Mm | 260 |
| Jarak dari hujung gelendong ke permukaan meja kerja | Mm | 170-1070 |
| T-slot meja kerja (Nombor/saiz/jarak) |
Mm | 6-26×150 |
| Tirus gelendong (model/diameter lengan) | BT50/Φ155 | |
| Gunakan modle stud tarik | P50T－1 | |
| Kelajuan Spindle(rpm) | Rpm | 6000 |
| Spesifikasi skru bola paksi X | Mm | 63×16 |
| Spesifikasi skru bola paksi Y | Mm | 50×12 |
| Spesifikasi skru bola paksi Z | Mm | 50×10 |
| Ketepatan kedudukan alat mesin (GB/T 20957.4-2007 standard) |
Mm | 0.01 |
| Ketepatan kedudukan berulang mesin alatan (GB/T 20957.4-2007 standard) |
Mm | 0.01 |
| Anjakan pantas paksi X/Y/Z | M/MIN | 10/12/10 |
| Kelajuan pemotongan | M/MIN | 8 |
| Mod penghantaran gelendong | Pemacu tali pinggang bergigi segerak | |
| Mod penghantaran motor servo paksi XYZ dan nisbah penghantaran | Pengurang paksi X disambungkan terus 4:1; Penghantaran YZ yang disambungkan secara terus Paksi-Y 1:1, paksi-Z 1:1 |
|
| Spesifikasi panduan paksi X,Y | Paksi X empat 55-panduan linear penggelek tugas berat; Paksi Y tiga 55-panduan linear roller tugas berat |
|
| Spesifikasi panduan paksi Z | Rel keras segi empat tepat | |
| Saiz Ram Persegi | Mm | 420×420 |
| Kuasa gelendong | KWJ | 22 |
| Pemilihan parameter motor servo yang disyorkan | N·M | 35/35/40 |
| Aliran sumber udara | >0.5 | |
| Keperluan bekalan kuasa | 380V | |
| Ketinggian kusyen katil | Mm | 30 |
| Galas beban meja kerja | Kg | 8T |
| Dimensi mesin | Mm | 8000×3000×3000 |
| Berat bersih mesin ringan | Kg | 30t |
ciri-ciri
Pembinaan yang kukuh:Kilang tiang berkembar mempunyai struktur tugas berat dengan dua tiang yang menyokong rasuk silang atau jambatan, memberikan kestabilan dan ketegaran yang dipertingkatkan semasa operasi pemesinan.
Sampul Kerja Besar:Mesin ini direka bentuk untuk mengendalikan bahan kerja yang besar kerana sampul kerjanya yang luas, menjadikannya sesuai untuk aplikasi yang memerlukan pemesinan komponen yang besar.
Ketepatan Tinggi:Walaupun saiznya, kilang lajur berkembar mampu mencapai tahap ketepatan dan ketepatan yang tinggi dalam pemesinan, menjadikannya sesuai untuk industri yang menuntut toleransi yang ketat.
Keupayaan Berbilang Paksi:Banyak kilang lajur berkembar dilengkapi dengan berbilang paksi (X, Y, Z, dan kadangkala lebih), membolehkan tugas pemesinan yang kompleks dan geometri bahagian yang rumit.
Penukar Alat Automatik:Seperti pusat pemesinan lanjutan yang lain, kilang lajur berkembar sering menampilkan penukar alat automatik yang membolehkan mesin bertukar antara pelbagai alatan semasa proses pemesinan tanpa campur tangan manual.
Fungsi
Pengilangan:Fungsi utama kilang tiang berkembar ialah pengilangan, yang melibatkan pengalihan bahan daripada bahan kerja menggunakan pemotong berputar. Ini boleh termasuk pengilangan muka, pengilangan profil dan operasi pengilangan lain.
Penggerudian dan Penorehan:Kilang tiang berkembar boleh melakukan operasi penggerudian dan penorehan dengan ketepatan, menjadikannya serba boleh untuk pelbagai aplikasi.
Kontur:Dengan keupayaan berbilang paksi mereka, mesin ini boleh melaksanakan operasi kontur yang kompleks, membolehkan penghasilan bentuk dan acuan yang rumit.
Pemesinan 3D:Kilang tiang berkembar sering digunakan untuk tugas pemesinan tiga dimensi, menjadikannya sesuai untuk industri seperti aeroangkasa dan automotif.
Aplikasi
Aeroangkasa:Kilang tiang berkembar sering digunakan dalam industri aeroangkasa untuk pemesinan komponen besar seperti sayap pesawat, bahagian fiuslaj dan komponen struktur.
Automotif:Dalam sektor automotif, mesin-mesin ini digunakan untuk mengeluarkan acuan besar, acuan dan komponen, serta untuk pemesinan ketepatan bahagian enjin.
Sektor Tenaga:Kilang tiang berkembar mencari aplikasi dalam sektor tenaga untuk komponen pemesinan seperti bilah turbin, kotak gear besar dan bahagian kritikal yang lain.
Pembuatan Am:Mesin ini serba boleh dan boleh digunakan dalam pelbagai aplikasi pembuatan umum di mana pemesinan yang besar dan tepat diperlukan.
Cool tags: kilang lajur dua, pengeluar kilang lajur dua China
