Mesin CNC Lajur Berganda
Penerangan Produk

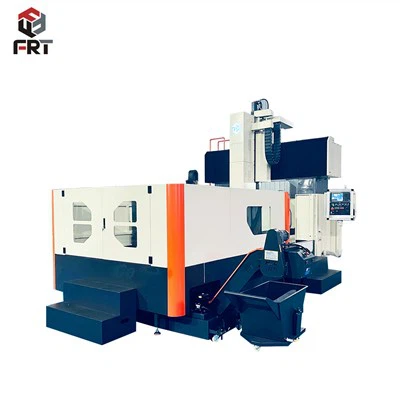

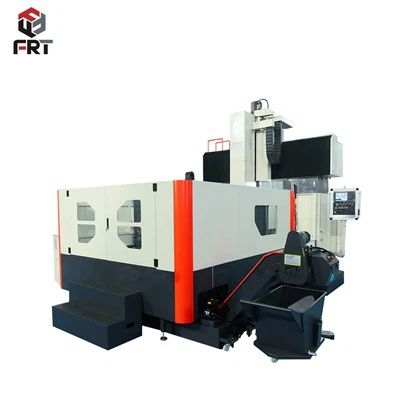

Mesin CNC lajur dua, juga dikenali sebagai pusat pemesinan lajur dua atau pusat pemesinan jenis jambatan, ialah sejenis alat mesin kawalan berangka komputer (CNC) yang digunakan untuk pemesinan ketepatan bahan kerja besar dan berat. Ia dinamakan "lajur berganda" kerana reka bentuknya, yang merangkumi dua lajur menegak pada kedua-dua sisi meja kerja untuk memberikan kestabilan dan ketegaran yang dipertingkatkan, membolehkan pemesinan komponen besar yang tepat dan cekap.
FRT-3018
| item | Parameter Utama | |
| Sistem pengendalian CNC | KND | |
| Saiz meja kerja | mm | 3000×1500 |
| Pukulan kiri dan kanan(X) | mm | 3000 |
| Pukulan bolak-balik(Y) | mm | 1920 |
| Pukulan atas dan bawah (Z) | mm | 1000 |
| Jarak dari pusat gelendong ke panduan lajur | mm | 260 |
| Jarak dari hujung gelendong ke permukaan meja kerja | mm | 170-1070 |
| T-slot meja kerja (Nombor/saiz/jarak) |
mm | 6-26×150 |
| Tirus gelendong (model/diameter lengan) | BT50/Φ155 | |
| Gunakan modle stud tarik | P50T－1 | |
| Kelajuan Spindle(rpm) | rpm | 6000 |
| Spesifikasi skru bola paksi X | mm | 63×16 |
| Spesifikasi skru bola paksi Y | mm | 50×12 |
| Spesifikasi skru bola paksi Z | Mm | 50×10 |
| Ketepatan kedudukan alat mesin (GB/T 20957.4-2007 standard) |
mm | 0.01 |
| Ketepatan kedudukan berulang mesin alatan (GB/T 20957.4-2007 standard) |
mm | 0.01 |
| Anjakan pantas paksi X/Y/Z | m/min | 10/12/10 |
| Kelajuan pemotongan | m/min | 8 |
| Mod penghantaran gelendong | Pemacu tali pinggang bergigi segerak | |
| Mod penghantaran motor servo paksi XYZ dan nisbah penghantaran | Pengurang paksi-X disambungkan terus 4:1; Penghantaran YZ yang disambungkan secara terus Paksi-Y 1:1, paksi-Z 1:1 |
|
| Spesifikasi panduan paksi X,Y | Paksi X empat 55-panduan linear penggelek tugas berat; Paksi Y tiga 55-panduan linear roller tugas berat |
|
| Spesifikasi panduan paksi Z | Rel keras segi empat tepat | |
| Saiz Ram Persegi | mm | 420×420 |
| Kuasa gelendong | KW | 22 |
| Pemilihan parameter motor servo yang disyorkan | N·M | 35/35/40 |
| Aliran sumber udara | >0.5 | |
| Keperluan bekalan kuasa | 380V | |
| Ketinggian kusyen katil | mm | 30 |
| Galas beban meja kerja | kg | 8T |
| Dimensi mesin | mm | 8000×3000×3000 |
| Berat bersih mesin ringan | kg | 30t |
bahagian mesin cnc lajur berganda

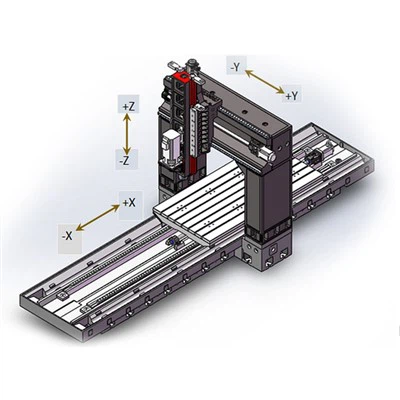

Lajur:Dua lajur menegak adalah komponen struktur utama mesin. Ia memberikan sokongan dan kestabilan kepada rasuk silang dan kepala pemesinan. Lajur biasanya diperbuat daripada besi tuang atau keluli tugas berat untuk memastikan ketegaran dan meminimumkan getaran semasa pemesinan.
Palang silang:Rasuk silang ialah struktur mendatar yang merentangi antara dua lajur. Meja kerja dan kepala pemesinan dilekatkan pada rasuk silang. Seperti lajur, rasuk silang direka untuk menjadi tegar dan menyediakan platform yang stabil untuk pemesinan.
Meja Kerja:Meja kerja ialah permukaan di mana bahan kerja diamankan untuk pemesinan. Ia boleh digerakkan dalam paksi X dan Y untuk meletakkan benda kerja dengan tepat di bawah kepala pemesinan. Meja kerja pada mesin CNC lajur berkembar selalunya dilengkapi dengan slot T atau lekapan untuk mengamankan bahan kerja pada tempatnya.
Ketua Pemesinan:Kepala pemesinan termasuk gelendong dan alat pemotong. Ia bertanggungjawab untuk melaksanakan pelbagai operasi pemesinan seperti penggerudian, pengilangan dan pemotongan. Kepala boleh dilengkapi dengan penukar alat automatik untuk menukar dengan cepat antara alat yang berbeza tanpa campur tangan manual.
gelendong:Spindle ialah komponen berputar yang memegang alat pemotong. Ia menyediakan gerakan putaran yang diperlukan untuk operasi pemotongan. Spindle pada mesin CNC lajur berkembar boleh mempunyai keupayaan kuasa dan kelajuan yang berbeza-beza bergantung pada jenis pemesinan yang dilakukan.
Penukar Alat:Banyak mesin CNC lajur berkembar mempunyai sistem penukar alat automatik (ATC). Sistem ini membolehkan penukaran alat secara automatik semasa operasi pemesinan, meningkatkan kecekapan dan mengurangkan masa henti.
Panel kawalan:Panel kawalan menempatkan sistem kawalan CNC, yang merangkumi komputer dan perisian yang mengawal pergerakan mesin dan operasi pemesinan. Operator menggunakan panel kawalan untuk memasukkan arahan, memuatkan program dan memantau proses pemesinan.
fungsi mesin cnc lajur berganda
Pemesinan Ketepatan:Mesin CNC lajur dua direka untuk pemesinan ketepatan bahan kerja yang besar, memastikan dimensi yang tepat dan kemasan permukaan yang licin.
Pemesinan tugas berat:Disebabkan pembinaannya yang teguh, mesin ini boleh mengendalikan operasi pemesinan tugas berat pada bahan seperti logam, plastik dan komposit.
Pemesinan berbilang paksi:Mesin CNC lajur dua sering menawarkan keupayaan berbilang paksi, membolehkan operasi pemesinan yang kompleks dan rumit dari pelbagai sudut.
serba boleh:Mesin ini boleh melakukan pelbagai operasi pemesinan, termasuk pengilangan, penggerudian, membosankan, mengetuk dan banyak lagi.
Produktiviti Tinggi:Penukar alat automatik dan sistem kawalan CNC canggih menyumbang kepada peningkatan produktiviti dengan mengurangkan masa campur tangan dan persediaan manual.
Kapasiti Bahan Kerja Besar:Reka bentuk mesin lajur berkembar membolehkan pemesinan bahan kerja besar dan besar yang mungkin tidak boleh dilaksanakan pada jenis mesin CNC yang lain.
Ringkasan
Secara keseluruhannya, gabungan kestabilan, ketepatan dan serba boleh mesin CNC lajur berkembar menjadikannya alat yang berharga dalam industri seperti aeroangkasa, automotif, pembuatan jentera berat dan pembuatan acuan.
