Jadual putar CNC tugas berat

Jadual Rotary CNC tugas berat adalah komponen utama alat mesin. Ia mempunyai kapasiti beban yang besar dan ketepatan yang tinggi. Ia boleh mencapai pengindeksan dan kedudukan putaran ketepatan yang tinggi -. Ia sesuai untuk pemprosesan bahagian - yang berat dan meningkatkan kecekapan dan kualiti pemprosesan.

Hantar pertanyaan

pengenalan produk

Penerangan Produk

Jadual Rotary Duty CNC adalah komponen fungsi utama yang digunakan dalam alat mesin CNC, terutamanya digunakan untuk merealisasikan pengindeksan, kedudukan dan multi - pemprosesan hubungan paksi kerja. Ia dicirikan oleh beban besar - kapasiti galas (biasanya sehingga beberapa tan hingga puluhan tan), ketepatan tinggi dan ketegaran yang kuat. Ia sesuai untuk senario pemprosesan mekanikal yang berat - dan boleh dipadankan dengan mesin penggilingan CNC, pusat pemesinan dan peralatan lain untuk mencapai permukaan melengkung kompleks, multi - pemprosesan faceted dan keperluan proses lain.

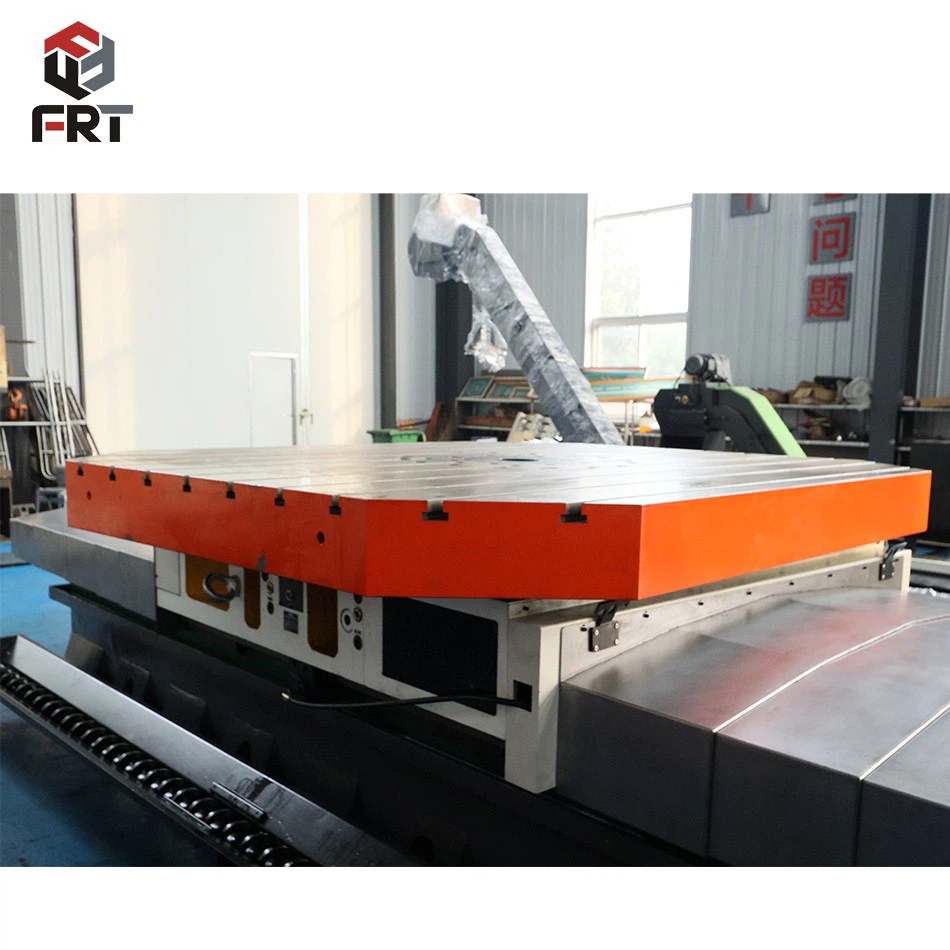

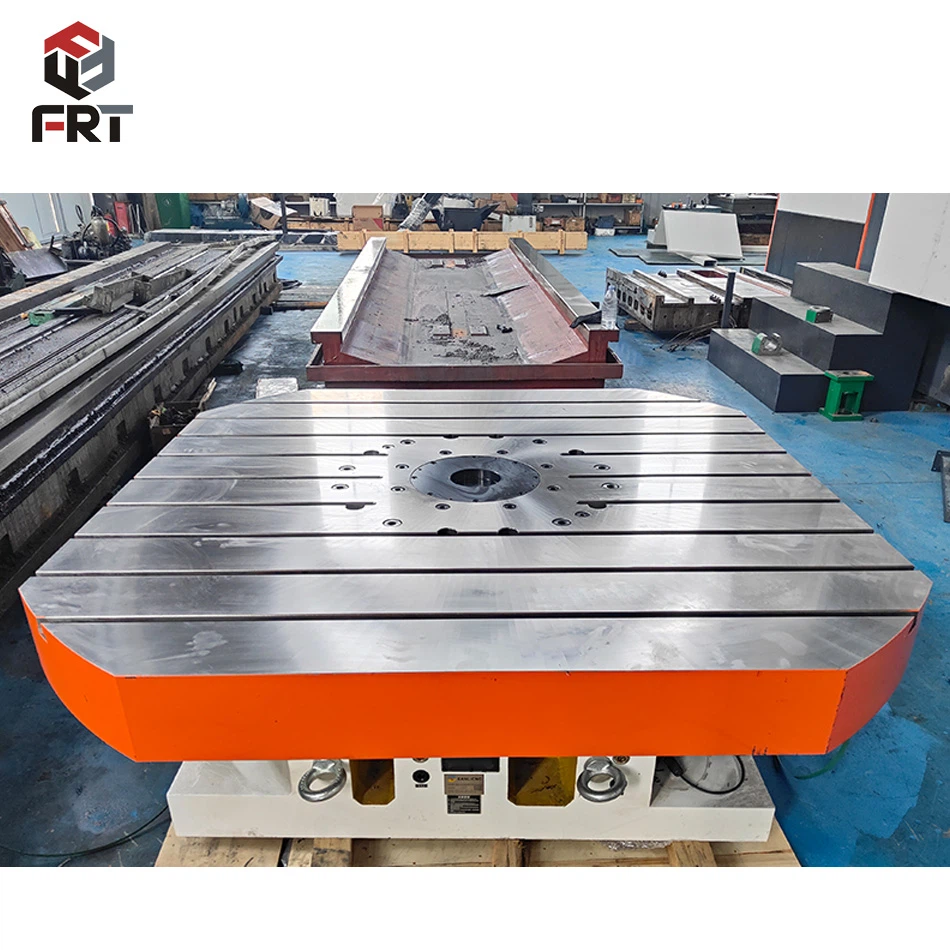

Jadual putar CNC tugas berat

heavy duty cnc rotary table

Spesifikasi utama
Tidak.	Item	SKT122000A	SKT122500B	SKT123000R
1	Diameter Turnlable (LengthXWidth)	ф2000	ф2500	ф3000
2	ketebalan mm mm	1150	1100	950
3	pusat mm diameter diam	ф 150H7	ф 150H7	ф 280H7
4	mm t - Saiz slot	12-28	28	28
5	Nisbah gear cacing	1:176	1:276	1:220
6	Nisbah pengurangan jumlah	1:1760	1:2760	1:1200
7	Max.speed	1.1	1	1
8	Sudut gyration jadual setiap nadi	0.001 darjah	0.001 darjah	0.001 darjah
9	Elektromotor standard	1ft6105	1ft6105	1HF903S
10	KG OAD CAPACITY HOR.	20000	25000	35000
11	Kapasiti tork maksimum gear cacing	20000	30000	30000
12	Max inersia	76500	159000
13	Membahagikan ketepatan	20"	20"	25"(10")
14	Ketepatan kebolehulangan	4"	4"	6"(4")
15	Berat bersih	14500	19500	22500
16	Tork Stalling	50	50	50

Hubungi sekarang

Komponen utama

1. Pangkalan dan meja kerja

Pangkalan: Menyediakan struktur sokongan, secara amnya menggunakan kekuatan besi - kekuatan besi atau struktur keluli yang dikimpal untuk memastikan ketegaran dan kestabilan.

WorkTable: Secara langsung membawa bahan kerja, dengan slot T - atau lubang berulir di permukaan untuk lekapan pemasangan atau kerja, dan bahan perlu dipakai - tahan dan deformasi - tahan.

2. Sistem pemacu putaran

Drive Motor: kebanyakannya menggunakan motor servo, yang memandu meja kerja untuk berputar melalui pengurangan ketepatan - (seperti gear cacing, gearbox) atau motor drive langsung (motor tork).

Mekanisme penghantaran: Transmisi gear cacing biasa (transmisi licin, self - mengunci) atau penghantaran rak gear (sesuai untuk senario tork yang tinggi), perlu dilengkapi dengan galas ketepatan (seperti galas roller roller, galas roller silang) untuk menyokong aci berputar untuk mengurangkan geseran dan radial/paksi.

3. Pengindeksan dan peranti kedudukan

Pengekod/penguasa grating: real - Maklum balas masa sudut putaran, ditutup - kawalan gelung, dan memastikan ketepatan pengindeksan (tahap ketepatan biasanya ± 5 "hingga ± 15").

Cakera hirth (cakera gear kedudukan): tinggi - elemen kedudukan mekanikal ketepatan, digunakan untuk kedudukan tinggi -, sesuai untuk senario yang memerlukan pengindeksan yang kerap.

Mekanisme pengapit hidraulik/pneumatik: Kunci meja kerja melalui peranti hidraulik atau pneumatik untuk mengelakkan gemetar semasa pemprosesan dan meningkatkan ketegaran.

4. Sistem dan sistem kawalan CNC

Sistem CNC bersepadu (seperti Siemens, Fanuc, dll.), Kawalan pengaturcaraan sokongan sudut putaran, kelajuan dan hubungan dengan paksi lain untuk mencapai pemprosesan automatik.

5. Komponen Auxiliary

Sistem pelinciran: Secara automatik pelincir galas dan komponen penghantaran untuk memperluaskan hayat perkhidmatan.

Peranti Perlindungan: Dilengkapi dengan perlindungan perlindungan untuk mengelakkan cecair cecair dan besi dari menyerang, memastikan operasi yang selamat.

Syarat permohonan

Jadual -jadual putar CNC yang berat digunakan terutamanya dalam alat mesin besar/berat seperti berat - Duty Horizontal Lathes, lantai - Pengilangan berdiri dan mesin membosankan, pelik menegak, dan mesin penggilingan CNC. Mereka boleh membawa kerja -kerja berat (sehingga puluhan hingga beratus -ratus tan) dan mencapai pengindeksan pekeliling yang tepat, putaran berterusan, atau kedudukan.

Jadual -jadual putar tugas berat digunakan secara meluas dalam pemesinan tugas -, memenuhi keperluan pemesinan besar, berat badan kerja seperti gearbox seperti gearbox, bebibir turbin angin, kapal engkol kapal, berat - Nilai teras mereka terletak pada keupayaan mereka untuk mencapai penjepit bahan kerja - tunggal melalui putaran meja, membolehkan mereka berkolaborasi dengan alat -alat mesin untuk melakukan pengilangan yang berbilang {5} Dalam senario pemesinan ketepatan -, mereka memenuhi keperluan ketepatan pengindeksan ketat industri acuan aeroangkasa dan ketepatan, seperti pemesinan lubang sudut - dalam komponen pesawat dan tinggi- pengindeksan gear ketepatan. Mereka juga boleh mengintegrasikan dengan paksi X/Y/Z alat mesin untuk membentuk empat sistem pemesinan paksi - atau lima -, memudahkan pemesinan permukaan spatial kompleks seperti pendesak. Tambahan pula, beban mereka yang sangat baik - rintangan daya galas dan pemotongan memastikan mereka dapat menahan daya pemotongan yang tinggi dan banyak pemesinan kasar bahagian berat sambil mengekalkan piawaian ketepatan yang tinggi semasa penamat, memberikan sokongan kritikal untuk tugas berat -, tinggi- Presisi, dan proses pemesinan yang kompleks.
