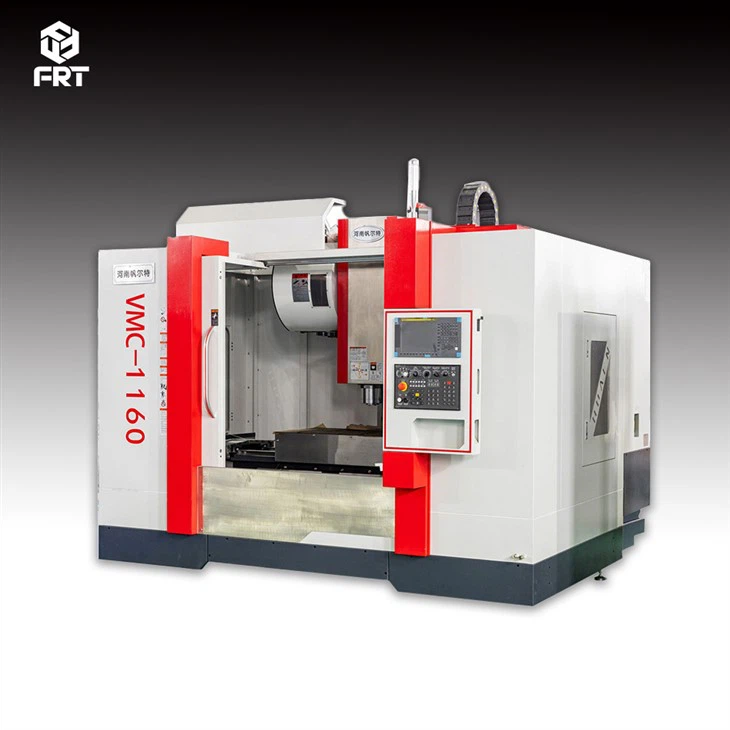

Vmc 850 Cnc
Vmc 850 Cnc
Vmc 850 Cnc
Vmc 850 Cnc

VMC 855 CNC

VMC 855 CNC bermaksud Pusat Pemesinan Vertikal Kawalan Numerik Komputer. Ia adalah sejenis alat mesin yang digunakan untuk pelbagai operasi pemesinan, seperti penggilingan, penggerudian, dan mengetuk, dikawal oleh perisian komputer dan arahan yang diprogramkan.

Hantar pertanyaan

2025 Frt

pengenalan produk

VMC 855 CNC bermaksud Pusat Pemesinan Menegak. Mesin ini adalah peralatan pemesinan CNC dengan gelendong yang diatur secara menegak. Ia boleh melaksanakan pelbagai fungsi pemotongan seperti penggilingan, penggerudian, membosankan, dan mengetuk, dan sesuai untuk kilang -kilang yang memerlukan ketepatan tinggi dan pemesinan proses multi -, seperti pembuatan jentera, pemprosesan acuan, dan pembuatan bahagian automotif.

Penerangan Produk

VMC 855 CNC

Frt - vmc855

Projek			Parameter utama
Sistem Operasi CNC			Fanuc 0i - mf (plus)
meja kerja	Saiz meja kerja yang berkesan	mm	1000×500
	beban kerja - galas	kg	600
	T - Spesifikasi Slot (Lebar/Pitch/Number)		18×5×100
Setiap paksi perjalanan	X - Perjalanan paksi	mm	800
	Y - Perjalanan paksi	mm	550
	Z - Axis Travel	mm	500
Spindle	Mod pemacu gelendong		Sambungan langsung
	Kuasa gelendong	kw	11
	Kelajuan gelendong	rpm	1-10000
	Taper dan Spesifikasi Spindle		BT40
	Jenis Rivet		P40T-2-MAS403
	Tork spindle maksimum	Nm	190
	Jarak dari ujung gelendong ke meja kerja	mm	100-700
Skru plumbum paksi suapan	X - spesifikasi skru bola paksi	mm	40*10
	Y - spesifikasi skru bola paksi	mm	40*10
	Z - spesifikasi skru bola paksi	mm	40*10
Setiap panduan paksi suapan	X - spesifikasi kereta api paksi	mm	Dua 45 Panduan Linear Heavy Duty pada paksi x -
	Y - Spesifikasi Rail Panduan Axis	mm	Dua 45 Kereta Panduan Linear Heavy Duty pada paksi y -
	Z - Spesifikasi Rail Panduan Axis	mm	Dua 45 Panduan Linear Heavy Duty pada paksi z -
Setiap paksi suapan	Pemotongan kelajuan x/y/z	m/min	16/16/16
	Kelajuan bergerak pantas x/y/z/w	m/min	36/36/36
	X/y/z axis servo kuasa motor	kw	3/3/ 3
	X/Y/Z Axis Servo Motor Torque	Nm	15/15/15
	X/Y/Z Axis Servo Motor Speed	rpm	3000/ 3000/3000
Ketepatan kedudukan (Pelaksanaan standard GB/T19362.1-2003)	X - paksi	mm	0.01
	Y - paksi	mm	0.01
	Z - paksi	mm	0.01
Majalah Alat	Mengendalikan		BT40
	Masa perubahan alat	s	2.2
	Kapasiti Majalah Alat	T	24
	Diameter luar ktool maksimum	mm	150
	Panjang alat maksimum	mm	300
	Berat alat maksimum	kg	8
Ketepatan kedudukan (Pelaksanaan standard GB/T19362.1-2003)	X - paksi	mm	0.005
	Y - paksi	mm	0.005
	Z - paksi	mm	0.005
Jarak dari pusat gelendong ke kereta api lajur		mm	625
Resolusi minimum		X Y Z	0.001
Empat - paksi		mm	255
Keperluan bekalan kuasa			Tiga - fasa380v
Kapasiti penstabilan voltan		Kva	25
Jumlah berat alat mesin		T	8.5
Dimensi alat mesin		mm	300026803050

Ciri -ciri

VMC-PRATS

vmc option

Hubungi sekarang

Komponen teras pusat pemesinan menegak (VMC 855 CNC) adalah penting untuk memastikan ketepatan dan kestabilan pemesinan. Tempat tidur, yang berfungsi sebagai sokongan tegar seluruh mesin, biasanya menggunakan kekuatan besi atau struktur yang dikimpal tinggi -. Rawatan penuaan menghapuskan tekanan dalaman, memberikan rujukan yang tepat untuk pemasangan komponen dan menentang getaran dan beban semasa pemotongan. Spindle kelajuan tinggi - adalah teras output kuasa, menggunakan galas ketepatan dan teknologi kawalan kelajuan frekuensi berubah -ubah untuk mencapai kelajuan tinggi -, tinggi - putaran ketepatan, memenuhi keperluan pemotongan bahan kerja bahan -bahan yang berbeza. Kelajuan dan ketegarannya secara langsung mempengaruhi kemasan permukaan dan kecekapan bahagian machined. Panduan linear dan skru bola merupakan sistem penghantaran. Panduan linear menyediakan geseran - rendah, tinggi - sokongan gerakan ketepatan, manakala skru bola menukar kuasa motor ke dalam anjakan linear dari meja kerja melalui penghantaran ketepatan. Gabungan kedua -dua komponen ini memastikan gerakan suapan yang lancar dan ketepatan kedudukan. Sistem penyejukan dan pelinciran melindungi operasi jangka panjang - peralatan. Sistem penyejukan menggunakan cecair pemotongan untuk menghilangkan haba pemotongan dan siram cip, sementara sistem pelinciran menyediakan perlindungan filem minyak untuk bergerak bahagian, mengurangkan hayat dan memanjangkan hayat perkhidmatan.

Untuk mengembangkan keupayaan pemesinan dan meningkatkan automasi, pusat pemesinan menegak boleh dilengkapi dengan pelbagai komponen berfungsi. Majalah alat adalah komponen pilihan utama dalam pemesinan automatik. Tersedia dalam jenis seperti Hat - berbentuk dan cakera - berbentuk, mereka boleh menyimpan pelbagai alat dan membolehkan perubahan alat automatik, mengurangkan masa perubahan alat dan meningkatkan kecekapan pemprosesan batch. Fungsi penyejukan outlet pusat - menyampaikan cecair pemotongan tekanan - secara langsung ke kawasan pemotongan melalui bor spindle, dengan berkesan menyejukkan alat dan bahan kerja dan meningkatkan kestabilan dalam pemesinan lubang dalam dan pemesinan sukar - ke bahan mesin - ke bahan mesin. Penetapan alat dan probe membolehkan pengukuran automatik panjang alat dan jejari, serta penentukuran automatik sistem koordinat bahan kerja, mengurangkan kesilapan tetapan alat manual dan meningkatkan ketepatan pemesinan dan kecekapan penyediaan. Paksi keempat pilihan (jadual berputar) membolehkan pemesinan berterusan polyhedron dan permukaan melengkung kompleks, memecahkan batasan tiga pemesinan paksi tradisional -, memenuhi keperluan pemesinan kerja -kerja kompleks seperti acuan dan bahagian ketepatan, dan selanjutnya memperluaskan senario aplikasi peralatan.

Fungsi

Pengilangan:CNC VMC biasanya digunakan untuk operasi penggilingan, termasuk penggilingan muka, penggilingan akhir, dan penggilingan kontur.

Penggerudian:Mereka boleh menggerudi lubang dengan tepat saiz dan kedalaman yang berbeza dalam bahan kerja.

Mengetuk:CNC VMCs juga boleh melakukan operasi mengetuk untuk membuat lubang berulir dalam bahan kerja.

Kontur:Mesin -mesin ini boleh mengikuti laluan yang diprogramkan untuk mewujudkan bentuk dan kontur yang rumit pada bahan kerja.

Ukiran:Sesetengah CNC VMC dilengkapi dengan keupayaan ukiran untuk menambah teks atau grafik ke permukaan bahan kerja.

Aplikasi

Dengan kelebihan ketegaran dan ketepatannya, VMC 855 CNC digunakan secara meluas dalam pemesinan komponen teras dalam banyak bidang. Dalam industri pembuatan mekanikal, ia boleh mesin struktur mesin seperti perumahan kotak gear dan sokongan aci pemacu; Dalam industri automotif, ia sesuai untuk blok enjin, bahagian penghantaran, dan aksesori sistem brek; Dalam industri aeroangkasa, ia boleh mengendalikan bahagian ringan seperti penyambung penerbangan kecil dan perumahan instrumen; Dalam industri acuan, ia boleh mesin rongga dan templat kecil dan sederhana - acuan suntikan bersaiz dan stamping mati; Dalam industri peralatan elektronik, ia sesuai untuk bahagian ketepatan - yang tinggi seperti pangkalan instrumen ketepatan dan perumahan sensor, dan serasi dengan pelbagai bahan seperti keluli, aluminium, dan besi tuang, memenuhi keperluan pelbagai industri untuk kecekapan ketepatan dan pemesinan bahagian.
