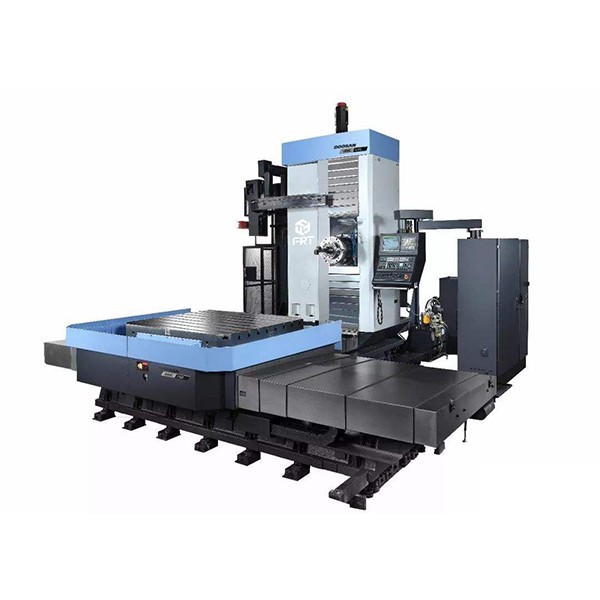

Pusat membosankan dan penggilingan mendatar
Penerangan Produk
Pusat membosankan dan penggilingan mendatar adalah sejenis alat mesin yang menggabungkan keupayaan kedua -dua operasi membosankan dan penggilingan dalam mesin tunggal. Ia digunakan untuk pemesinan bahan kerja besar dan berat dengan ketepatan dan kecekapan yang tinggi. Pusat membosankan dan penggilingan mendatar mempunyai orientasi gelendong mendatar, di mana gelendong dipasang selari dengan meja kerja. Mesin biasanya terdiri daripada katil atau pangkalan, lajur bergerak, meja kerja, dan gelendong.
Parameter teknikal
| Spesifikasi teknikal | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| Perjalanan | ||||
| Perjalanan meja kerja (x/y/z) | mm | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| Jarak dari permukaan gelendong ke meja kerja | mm | 0-1500 | 0-1600 | 0-1800 |
| Kereta api panduan | Kereta api dua linear, satu kereta api keras | |||
| Meja kerja | ||||
| Saiz jadual | mm | 1400x1400 | 1600x1600 | 1800x1800 |
| Kapasiti beban maksimum jadual kerja | T | 10 | 12 | 16 |
| Spindle | ||||
| Tirus gelendong (diameter lengan model) | BT50 | BT50 | BT50 | |
| Dimensi gelendong | mm | 110 | 130 | 160 |
| Kuasa motor gelendong | kw | 22 | 35 | 45 |
| Kelajuan gelendong | rpm | 2000 | 2000 | 2000 |
| Ketepatan | ||||
| Ketepatan kedudukan | mm | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| Ketepatan kedudukan berulang | mm | ±0.01 | ±0.01 | ±0.01 |
| Saiz | ||||
| Berat bersih | T | 65 | 95 | 105 |
Konfigurasi standard
1, Fungsi Standard Sistem Kawalan CNC
2, Sistem Suhu Pemalar Spindle
3, peranti OFF kuasa automatik
4, Sistem unit hidraulik.
5, memotong unit cecair
6, sistem pelinciran automatik
7, lampu amaran tiga warna
8, pencahayaan kerja
9, kotak kawalan roda tangan
10, RS -232 antara muka
11, konfigurasi penukar haba
12, penghilang cip dan baldi cip
13, bolt asas dan pad pelarasan tahap.
14, manual operasi pengawal dan gambarajah litar
15, Manual Operasi Keselamatan Mekanikal
16, jadual ujian ketepatan
17, perlindungan percikan dan pintu manual
18, satu set alat pelarasan mekanikal
Pilihan
☆ CNC System Simens/ Mitsubishi/ Fanuc/ KND
☆ Setiap peranti grating paksi
☆ Majalah cakera/ majalah rantai
☆ output air pusat spindle 2-7 mpa
☆ 12000-15000 Spindle mekanikal
☆ Fungsi empat paksi
☆ kepala pengilangan sudut kanan
Jenis lubang
Terdapat banyak jenis lubang yang boleh diproses pada mesin membosankan mendatar. Berikut adalah beberapa jenis lubang biasa dan senario aplikasi.
1. Lubang buta
Lubang buta merujuk kepada lubang yang berhenti penggerudian selepas mencapai kedalaman tertentu. Mesin membosankan mendatar boleh memproses lubang ini dengan tepat.
2. Melalui lubang
A melalui lubang merujuk kepada lubang yang melalui bahan kerja. Mesin membosankan mendatar boleh diproses melalui lubang dengan diameter yang lebih besar dan panjang yang lebih panjang.
3. Lubang tirus
Lubang tirus merujuk kepada lubang dengan saiz pembukaan yang berbeza. Mesin membosankan mendatar boleh memproses lubang tirus dengan penapis yang lebih kecil (seperti dalam 1:30).
4. Lubang dengan permukaan yang lancar
Mesin membosankan mendatar boleh menghasilkan lubang dengan permukaan yang licin.
